浅谈氟塑料离心泵常用的联轴器形式有哪些？
时间: 2018-12-04 08:29
浏览次数：
常用的氟塑料离心泵联轴器规格形式有爪型弹性联轴器、膜片联轴器和弹性柱销联轴器等三种。 绿环泵业是一家专业生产氟塑料泵、耐腐蚀泵的厂家，现在带你了解一下氟塑料泵三种联
常用的氟塑料离心泵联轴器规格形式有爪型弹性联轴器、膜片联轴器和弹性柱销联轴器等三种。

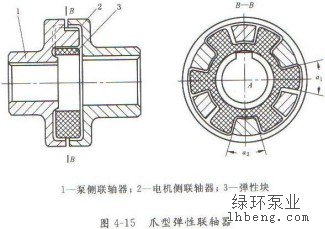

爪型弹性联轴器又称弹性块联轴器，其结构见图4-15。特点是体积小，重量轻，结构简单，安装方便。常用于小功率场合。
a)爪型联轴器的中间滑块用夹布胶木或尼龙制成；
b)体积小，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合；
c)惯性力小，适用于转矩不大，转速较高，无急剧冲击的两轴连接。尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑；
d)许用相对径向位移(0.01d+0.25)mm，d为轴直径(mm)；许用相对角位移0度40分；联轴器的附加径向力为(0.1～0.3)P；
e)水泵行业的标准代号为Bl104，其***许用转矩为850N·m，***轴径为50mm;

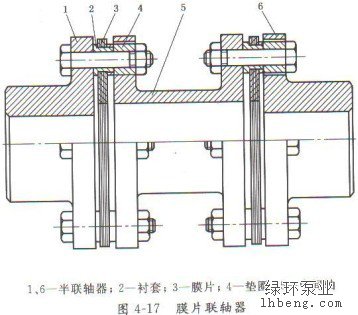

膜片联轴器采用一组厚度很薄的金属弹簧片，用螺栓分别与主从动轴上的两半联轴器联接，见图4-17.膜片通常有束腰型，多边环形等形状，处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
膜片联轴器又叫弹性叠片联轴器或叠片挠性联轴器，该金属膜片联轴器能补偿联接的两轴系的各种不对中误差（径向的误差、轴向的误差，角位移误差，温升变化引起的误差）,主要靠联轴器中间的弹性金属膜片来传递两轴之间的转矩，具有减振吸振、无磨损、无需维护的优点。
a)补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有一定的轴向、径向和角向位移。
b)具有明显的减震作用，无噪声，无磨损。
c)传动效率高，可达99.86％。特别适用于中、高速大功率传动。
d)适应高温（-80+300）和恶劣环境中工作，并能在有冲击、振动条件下安全动行。
e)结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆（指带中间轴型式），不需润滑。
f)能准确传递转速，运转无转差，可用于精密机械的传动。

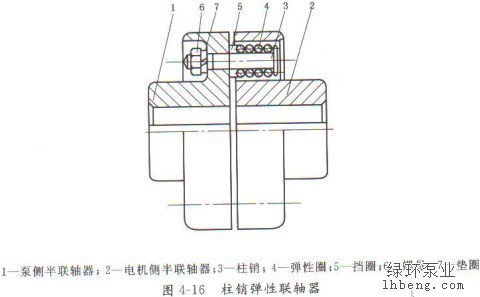

弹性柱销联轴器是利用一端套有弹性套（橡胶材料）的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,柱销的一端以圆锥面和螺母与半联轴器凸缘上的锥形销孔形成固定配合,其结构见图4-16,.
a)该联轴器结构简单,容易制造,装拆更换弹性元件 比较方便,不用移动两半联轴器;
b)其特点是结构简单，安装方便，更换容易，尺寸小，重量轻，传动扭矩大,两面对称可互换,寿命长;
c)允许较大的轴向窜动,具有缓冲、减震、耐磨等性能;
d)传递公称扭矩为40～20000N.m;
